C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.
Transformador
de Corriente CXE-52
Media Tensión. Servicio Exterior
APLICACION/APPLICATION
Transformador de intensidad, tipo soporte, diseñado para
servicio exterior, encapsulado en resina epoxy; con envolvente
en resina cicloalifática de gran linea de fuga. Para medida y/o
protección. Construibles bajo normas UNE, IEC, VDE, IEEE.
Otras normas o caracteristicas especiales bajo consulta.
Current transformer, support type, valid for outdoor service,
epoxy cast resin; with cycloaliphatic resin casing with a large
leakage line. Designed for measurement and/or protection.
Manufactured as per standard UNE, IEC, VDE, IEEE.
Other standards or special technical specification on request.
AISLAMIENTO/ INSULATION
Vn:52kV ; BIL: 250kV (IEC)
Vn:46kV ; BIL: 250kV (IEEE)

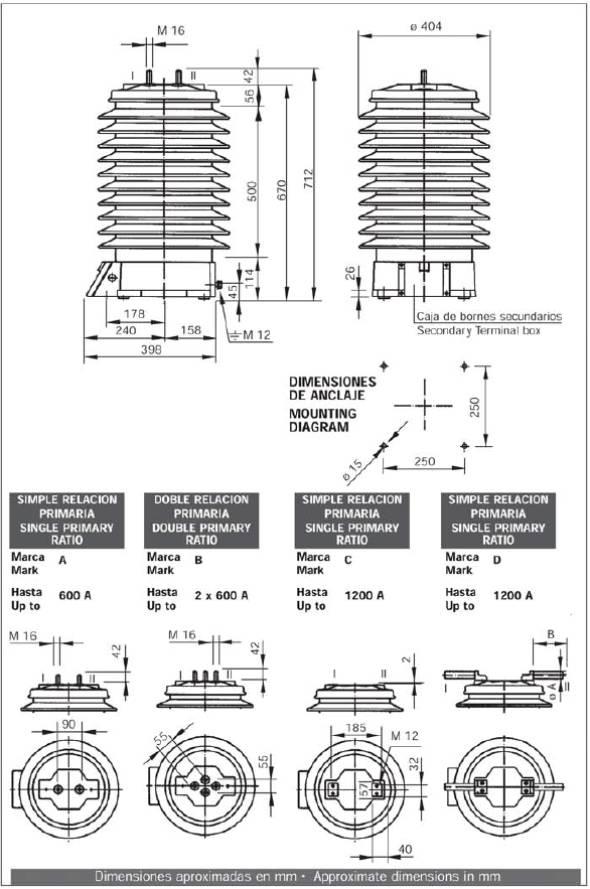

DIMENSIONES/DIMENSIONS
Altura/Height: 712mm/28.03”
Ancho/Width: 404mm/15.90”
Profundidad/Depth: 398mm/15.67”
PESO/WEIGHT
111 Kg/244.7 Lbs
LINEA DE FUGA / CREEPAGE DISTANCE
1440mm / 56,69”
