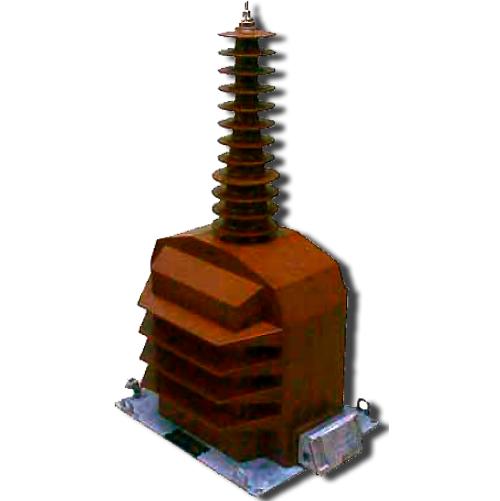

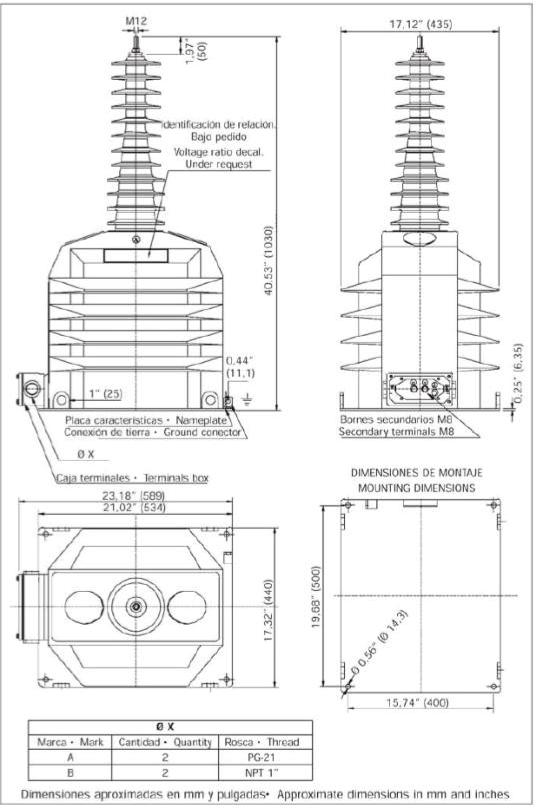

C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN. Transformador de Tensión URU-52 Media Tensión. Servicio Exterior APLICACION/APPLICATION Transformador de tensión para conexión entre fase y tierra (un polo aislado), tipo soporte, diseñado para servicio intemperie. Encapsulado en resina con envolvente exterior en resina cicloalifática de gran línea de fuga destinados a medida y/o protección. Construible bajo normas UNE, CEI, VDE, IEEE. Otras normas o características especiales bajo consulta One pole insulated voltage transformer (connection phase- earth), support type, valid for outdoor service. Cast resin with cycloaliphatic resin casing with a large leakage line. Designed for measurement and/or protection. Manufactured as per standards UNE, IEC, VDE, IEEE. Other standards or special technical specifications on request. AISLAMIENTO/ INSULATION Vn:52kV ; BIL: 250kV (IEC) Vn:46kV ; BIL: 250kV (IEEE) DIMENSIONES/DIMENSIONS Altura/Height: 1030mm/40.53” Ancho/Width: 435mm/17.12” Profundidad/Depth: 589mm/23.18” PESO/WEIGHT  173 Kg/381 Lbs PAR DE APRIETE/TORQUE  3,16 m x Kg (M12) 0,38 m x Kg (M6 ó M8) Descargar PDF
