C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.

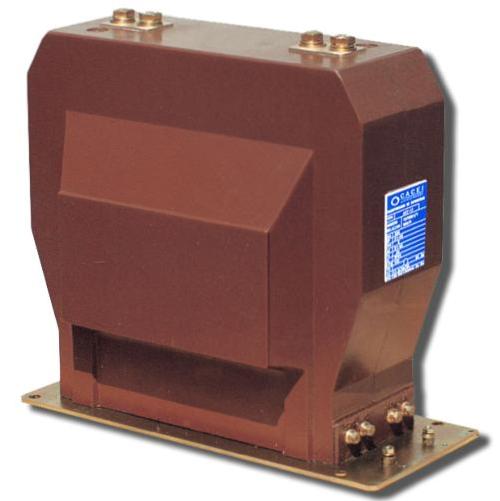

Transformador
de Corriente ACH-36
Media Tensión. Servicio Interior
APLICACION/APPLICATION
Transformador de intensidad, tipo soporte, diseñado para
servicio interior, encapsulado en resina. Para medida y/o
protección. Construibles bajo normas UNE, CEI, VDE, IEEE.
Otras normas o características especiales bajo consulta.
Current transformer, support-type, valid for indoor service, cast
resin. Designed for measurement and/or protection.
Manufactured as per standard UNE, IEC, VDE, IEEE.
Other standards or special technical specifications on request.
AISLAMIENTO/ INSULATION
Vn:36kV ; BIL: 170kV (IEC)
Vn:34,5kV ; BIL: 200kV (IEEE)

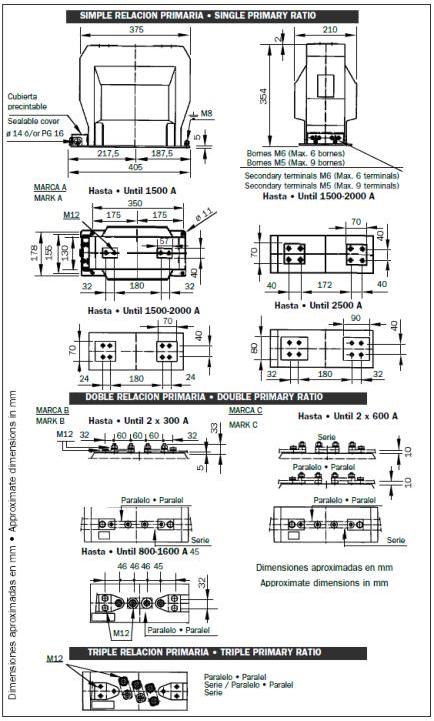

DIMENSIONES/DIMENSIONS
Altura/Height: 354mm/13.94”
Ancho/Width: 210mm/8.27”
Profundidad/Depth: 405mm/15.95”
PESO/WEIGHT
51 Kg/112,44 Lbs
PAR DE APRIETE/TORQUE
2,6 m x kg (M 12)
0,25 m x kg (M 5)
0,3 m x kg (M 6)
