C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.

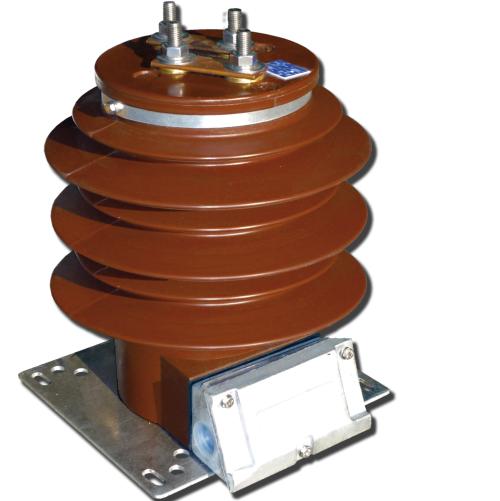

Transformador
de Corriente CRE-24
Media Tensión. Servicio Exterior
APLICACION/APPLICATION
Transformador de intensidad, tipo soporte, diseñado para
servicio exterior, encapsulado en resina epoxy; con envolvente
en resina cicloalifática de gran línea de fuga. Para medida y/o
protección. Construibles bajo normas UNE, CEI, VDE, IEEE.
Otras normas o características especiales bajo consulta.
Current transformer, support type, valid for outdoor service,
epoxy cast resin; with cycloaliphatic resin casing with a large
leakage line. Designed for measurement and/or protection.
Manufactured as per standard UNE, IEC, VDE, IEEE.
Other standards or special technical specification on request.
AISLAMIENTO/ INSULATION
Vn:24kV ; BIL: 125kV (IEC)
Vn:25kV ; BIL: 150kV (IEEE)

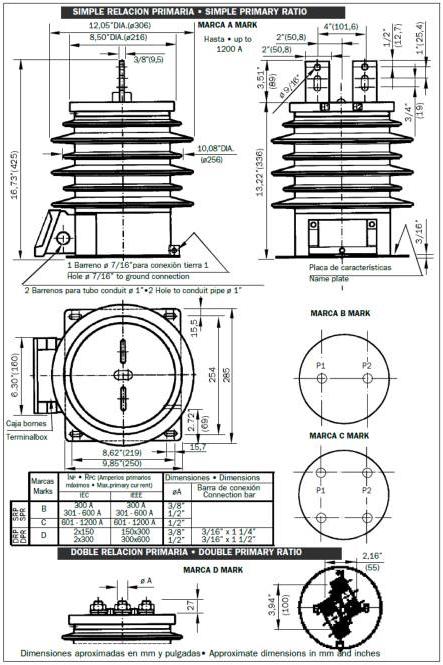

DIMENSIONES/DIMENSIONS
Altura/Height: 425mm/16.73”
Ancho/Width: 285mm/11.22”
Profundidad/Depth: 250mm/9.85”
PESO/WEIGHT
40 Kg/87 Lbs
PAR DE APRIETE/TORQUE
2,4 m x Kg (Tornillo 3/8”)
4,2 m x Kg (Tornillo 1/2”)
