C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.

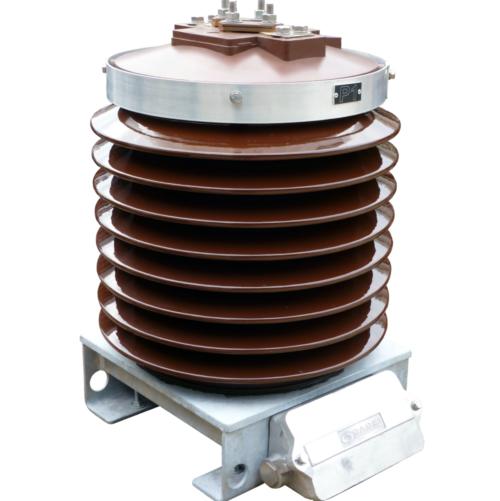

Transformador
de Corriente CXG-36
Media Tensión. Servicio Exterior
APLICACION/APPLICATION
Transformador de intensidad, tipo soporte, diseñado para
servicio exterior, aislado en resina epoxy con envolvente exterior
de porcelana. Para medida y/o protección. Construibles bajo
normas IEC e IEEE.
Current transformer, support-type, valid for outdoor service.
Insulated in epoxy resin, and sheathed in porcelain. Designed for
measurement and/or protection. Manufactured as per standard
IEC and IEEE.
AISLAMIENTO/ INSULATION
Vn:36kV ; BIL: 170kV (IEC)
Vn:34,5kV ; BIL: 200kV (IEEE)

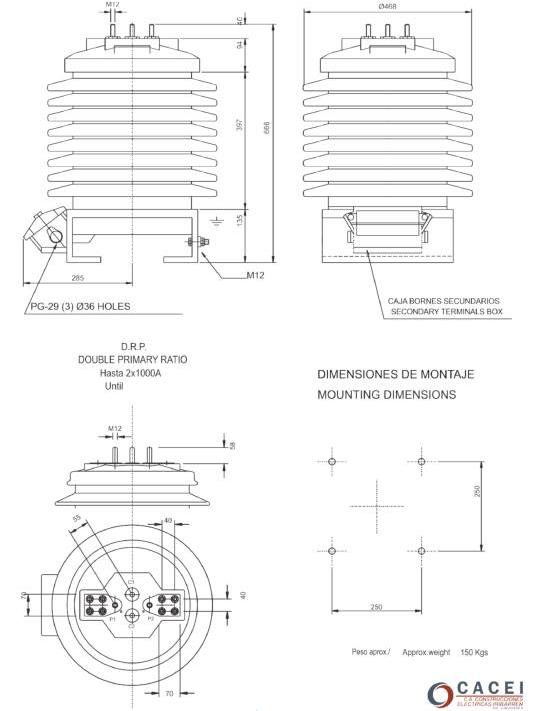

DIMENSIONES/DIMENSIONS
Altura/Height: 666mm/26,22”
Ancho/Width: 468mm/18,42”
Profundidad/Depth: 519mm/20,43”
PESO/WEIGHT
150Kg/330,7Lbs
LINEA DE FUGA / CREEPAGE DISTANCE
922mm / 36,3”
