C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.

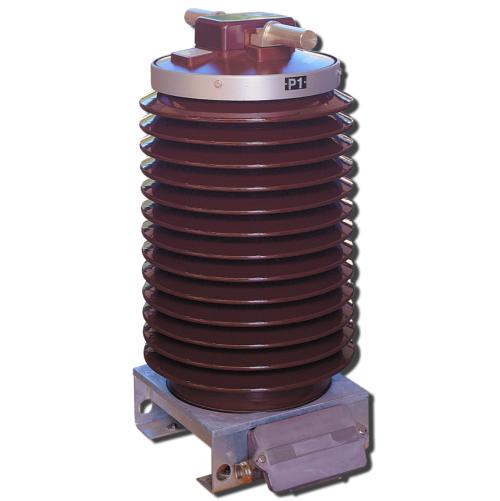

Transformador
de Corriente CXG-72
Media Tensión. Servicio Exterior
APLICACION/APPLICATION
Transformador de intensidad, tipo soporte, diseñado para
servicio exterior, encapsulado en resina epoxy; con envolvente
en resina cicloalifática de gran línea de fuga. Para medida y/o
protección. Construibles bajo normas UNE, IEC, VDE, IEEE.
Otras normas o características especiales bajo consulta.
Current transformer, support type, valid for outdoor service,
epoxy cast resin; with cycloaliphatic resin casing with a large
leakage line. Designed for measurement and/or protection.
Manufactured as per standard UNE, IEC, VDE, IEEE.
Other standards or special technical specification on request.
AISLAMIENTO/ INSULATION
Vn:72.5kV ; BIL: 325kV (IEC)
Vn:69kV ; BIL: 350kV (IEEE)

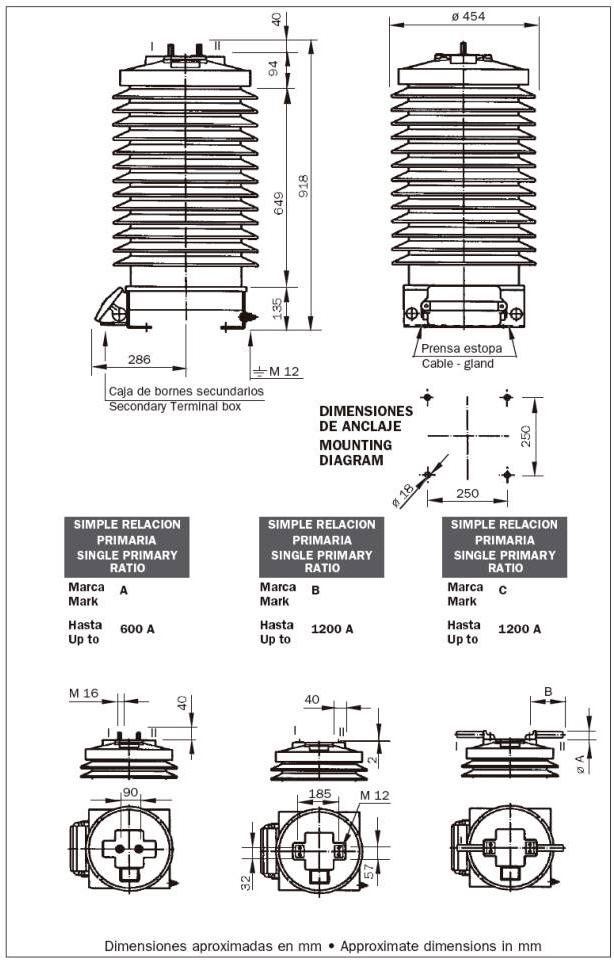

DIMENSIONES/DIMENSIONS
Altura/Height: 918mm/36.14”
Ancho/Width: 454mm/17.87”
Profundidad/Depth: 454mm/17.87”
PESO/WEIGHT
190 Kg/418.9 Lbs
LINEA DE FUGA / CREEPAGE DISTANCE
1860mm / 73.23”
