C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.

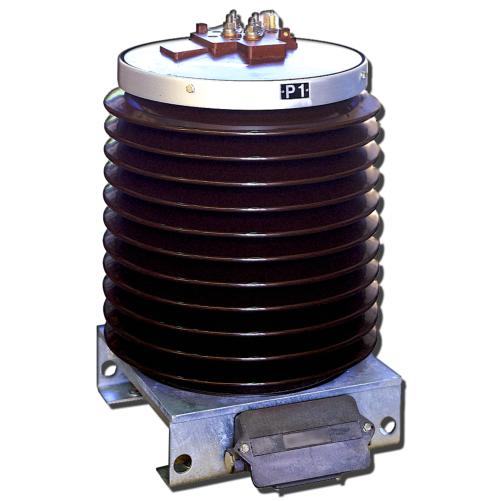

Transformador
de Corriente CXH-72
Media Tensión. Servicio Exterior
APLICACION/APPLICATION
Transformador de intensidad, tipo soporte, diseñado para
servicio exterior, encapsulado en resina epoxy; con envolvente
en resina cicloalifática de gran línea de fuga. Para medida y/o
protección. Construibles bajo normas UNE, IEC, VDE, IEEE.
Otras normas o características especiales bajo consulta.
Current transformer, support type, valid for outdoor service,
epoxy cast resin; with cycloaliphatic resin casing with a large
leakage line. Designed for measurement and/or protection.
Manufactured as per standard UNE, IEC, VDE, IEEE.
Other standards or special technical specification on request.
AISLAMIENTO/ INSULATION
Vn:72.5kV ; BIL: 325kV (IEC)
Vn:69kV ; BIL: 350kV (IEEE)

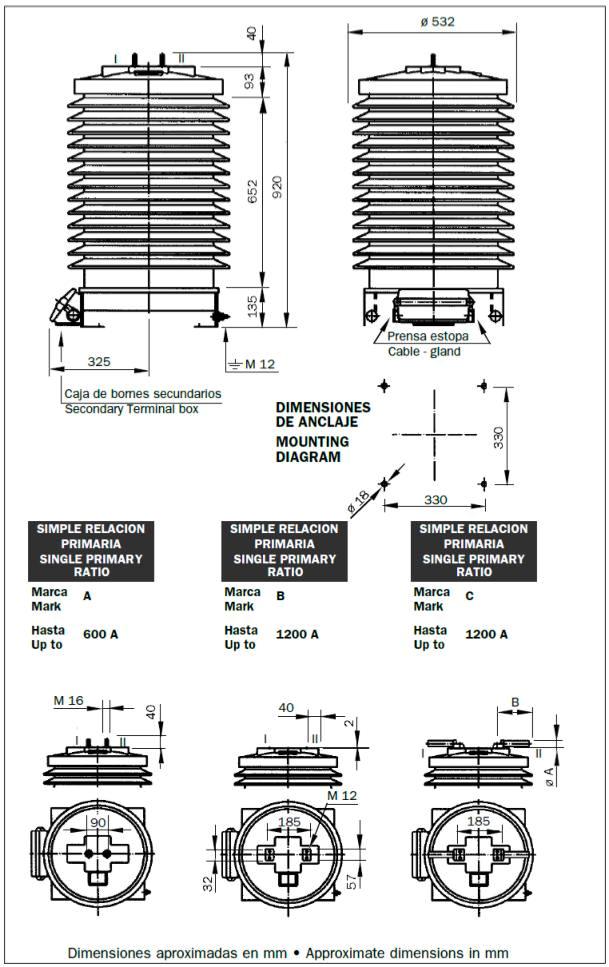

DIMENSIONES/DIMENSIONS
Altura/Height: 920mm/36.22”
Ancho/Width: 532mm/20.95”
Profundidad/Depth: 532mm/20.95”
PESO/WEIGHT
305 Kg/672.4 Lbs
LINEA DE FUGA / CREEPAGE DISTANCE
1860mm / 73.23”
