C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.
Transformador
de Tensión UCK-24
Media Tensión. Servicio Interior
APLICACION/APPLICATION
Transformador de tensión de un polo aislado (conexión fase-
tierra), tipo soporte, diseñado para servicio interior y
encapsulado en resina.Para medida y/o protección. Construible
bajo normas UNE, CEI, VDE, IEEE. Otras normas o
características especiales bajo consulta.
One pole insulated voltage transformer (connection phase-
earth), support type, valid for indoor service. Cast resin.
Designed for measurement and/or protection. Manufactured as
per standards UNE, IEC, VDE, IEEE. Other standards or special
technical specifications on request.
AISLAMIENTO/ INSULATION
Vn:24kV ; BIL: 125kV (IEC)
Vn:25kV ; BIL: 150kV (IEEE)

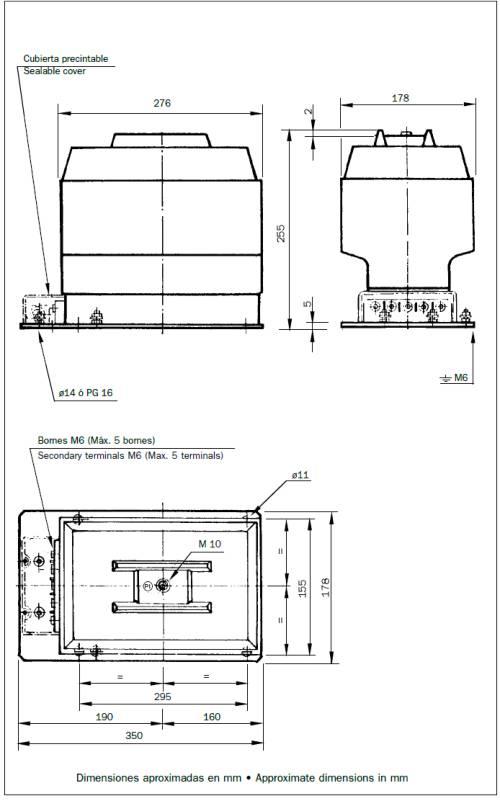

DIMENSIONES/DIMENSIONS
Altura/Height: 255mm/10.03”
Ancho/Width: 178mm/7”
Profundidad/Depth: 276mm/10.87”
PESO/WEIGHT
27 Kg/59.4 Lbs
PAR DE APRIETE/TORQUE
1,6 m x Kg (M 10)
0,3 m x Kg (M 6)
