C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.

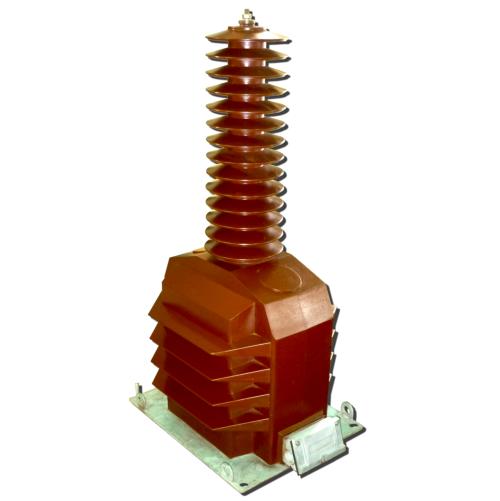

Transformador
de Tensión URU-72
Media Tensión. Servicio Exterior
APLICACION/APPLICATION
Transformador de tensión para conexión entre fase y tierra (un
polo aislado), tipo soporte, diseñado para servicio intemperie.
Encapsulado en resina con envolvente exterior en resina
cicloalifática de gran línea de fuga para medida y/o protección.
Construible bajo normas UNE, CEI, VDE, IEEE.
Otras normas o características especiales bajo consulta.
One pole insulated voltage transformer (connection phase-
earth), support type, valid for otdoor service. Cast resin with
cycloaliphatic resin cashing with a large leakage line. Designed
for measurement and/or protection. High security. Manufactured
as per standards UNE, IEC, VDE, IEEE.
Other standards or special technical specifications on request.
AISLAMIENTO/ INSULATION
Vn: 72,5kV ; BIL: 325kV (IEC)
Vn:72,5kV ; BIL: 350kV (IEEE)

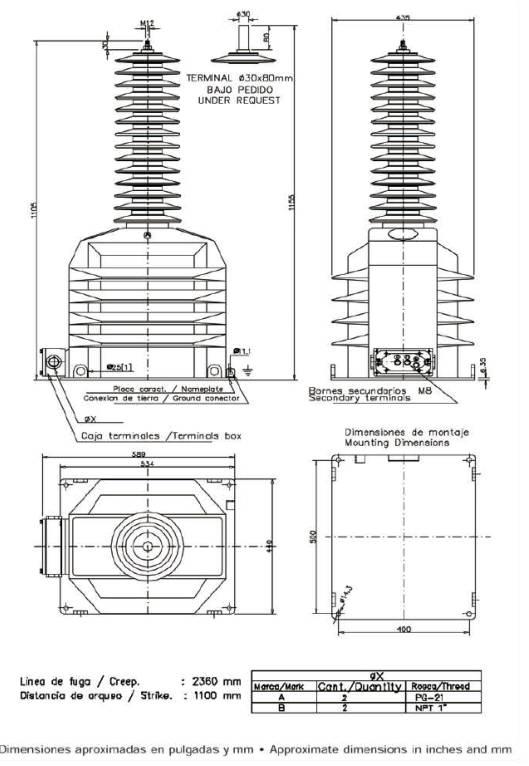

DIMENSIONES/DIMENSIONS
Altura/Height: 1105mm/43,50”
Ancho/Width: 435mm/17,13”
Profundidad/Depth: 534mm/21,02”
PESO/WEIGHT
170 Kg/375 Lbs
PAR DE APRIETE/TORQUE
3,16 m x Kg (1/2”)
0,38 m x Kg (1/4”)
