C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.

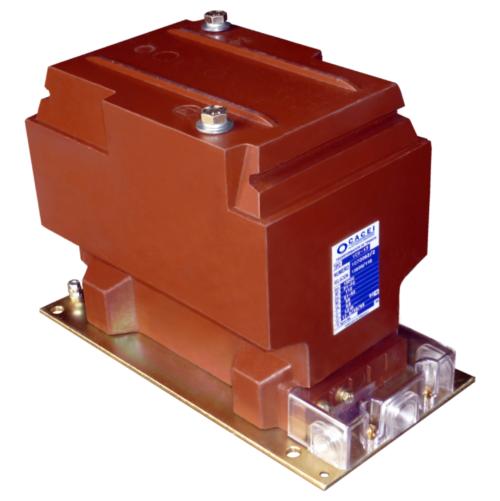

Transformador
de Tensión VCK-17
Media Tensión. Servicio Interior
APLICACION/APPLICATION
Transformador de tensión de dos polos aislados (conexión fase-
fase), tipo soporte, diseñado para servicio interior y encapsulado
en resina. Para medida y/o protección. Construibles bajo normas
IEC e IEEE. Otras normas o características especiales bajo
consulta.
Two pole insulated ( phase-phase connection) voltage
transformer, support type, valid for indoor service. Cast resin.
Designed for measurement and/or protection. Manufactured as
per standard IEC and IEEE. Other standards or special technical
specification on request.
AISLAMIENTO/ INSULATION
Vn:17,5kV ; BIL: 95kV (IEC)
Vn:15kV ; BIL: 110kV (IEEE)

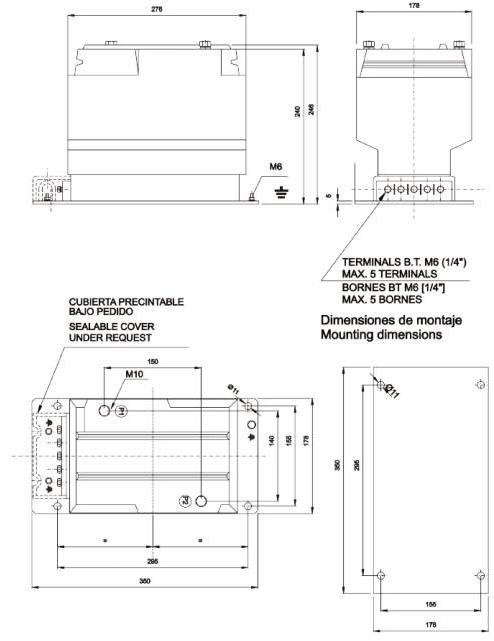

DIMENSIONES/DIMENSIONS
Altura/Height: 246/9,68”
Ancho/Width: 178/7”
Profundidad/Depth: 350/13,8”
PESO/WEIGHT
28 Kg/61,73 Lbs
PAR DE APRIETE/TORQUE
1,6 m x Kg (M 10)
0,3 m x Kg (M 6)
Descargar PDF
