C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.

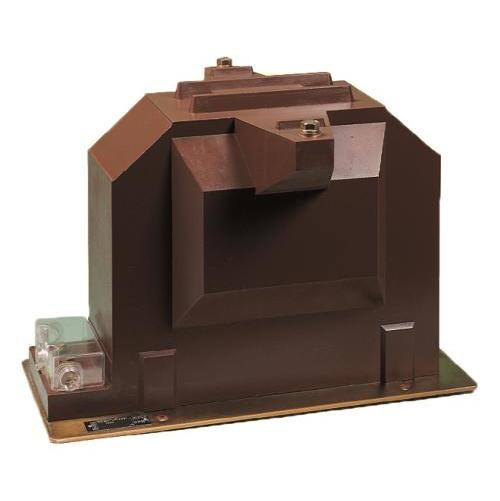

Transformador
de Tensión VCS-36
Media Tensión. Servicio Interior
APLICACION/APPLICATION
Transformador de tensión de dos polos aislados (conexión fase-
fase), tipo soporte, diseñado para servicio interior y encapsula-
do en resina. Para medida y/o protección. Construible bajo
normas UNE, CEI, VDE, IEEE. Otras normas o características
especiales bajo consulta.
Two pole insulated ( phase-phase connection) voltage
transformer, support type, valid for indoor service. Cast resin.
Designed for measurement and/or protection. Manufactured as
per standards UNE, IEC, VDE, IEEE. Other standards or special
technical specifications on request.
AISLAMIENTO/ INSULATION
Vn: 36kV ; BIL: 170kV (IEC)
Vn: 34,5kV ; BIL: 200kV (IEEE)

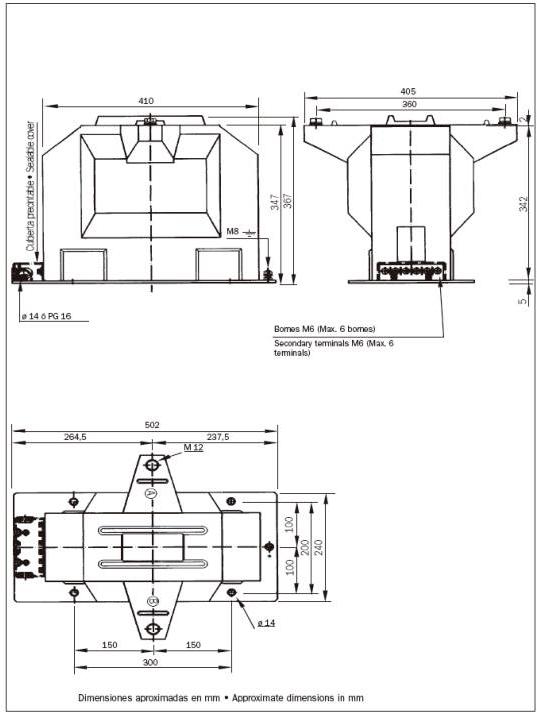

DIMENSIONES/DIMENSIONS
Altura/Height: 342mm/13,47”
Ancho/Width: 405mm/15,95”
Profundidad/Depth: 410mm/16,14”
PESO/WEIGHT
76Kg/ 167,55 Lbs
PAR DE APRIETE/TORQUE
2,6 m x Kg (M 12)
0,3 m x Kg (M 6)
