C.A. CONSTRUCCIONES ELECTRICAS IRIBARREN.
Transformador
de Tensión VRU-52
Media Tensión. Servicio Exterior
APLICACION/APPLICATION

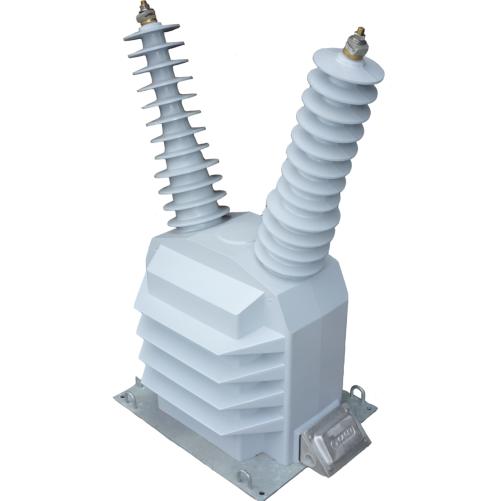

Transformador de tensión para conexión entre fases (2 polos
aislados), tipo soporte, diseñado para servicio intemperie.
Encapsulado en resina con envolvente exterior en resina
cicloalifática de gran línea de fuga para medida y/o protección.
Construible bajo normas UNE, CEI, VDE, IEEE.
Otras normas o características especiales bajo consulta.
Two poles insulated voltage transformer (connection phase-
phase), support type, valid for otdoor service. Cast resin with
cycloaliphatic resin cashing with a large leakage line. Designed
for measurement and/or protection. High security. Manufactured
as per standards UNE, IEC, VDE, IEEE.
Other standards or special technical specifications on request.
AISLAMIENTO/ INSULATION
Vn: 52kV ; BIL: 250kV (IEC)
Vn:46kV ; BIL: 250kV (IEEE)

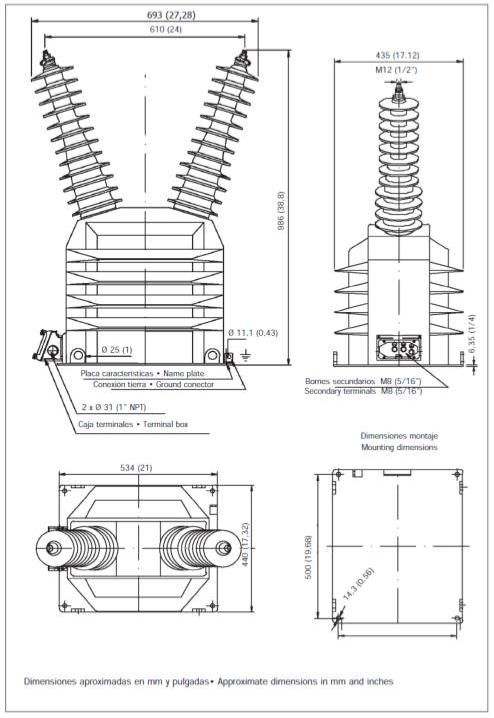

DIMENSIONES/DIMENSIONS
Altura/Height: 986mm/38,82”
Ancho/Width: 435mm/17,12”
Profundidad/Depth: 693mm/ 27,28”
PESO/WEIGHT
178 Kg/396 Lbs
PAR DE APRIETE/TORQUE
2,6 m x Kg (1/2”)
0,38 m x Kg (1/4”)
